Lily58 Project contains changes to the original product and / or the original product.
Helix under the MIT license.
Copyright (c) 2018 MakotoKurauchi
https://github.com/MakotoKurauchi/helix
https://opensource.org/licenses/mit-license.php
Lily58 Project contains changes to the original product and / or the original product.
crkbd under the MIT license.
Copyright (c) 2018 foostan
https://github.com/foostan/crkbd
https://opensource.org/licenses/mit-license.php
Lily58 Project contains changes to the original product and / or the original product.
Ergo42 under the MIT license.
Copyright (c) 2017 Biacco42
https://github.com/Biacco42/Ergo42
https://opensource.org/licenses/mit-license.php

14
README.md
View file

@ -1,16 +1,15 @@
# Lily58
Lily58 is 6×3+4keys column-staggered split keyboard.
![Lily58_01](https://user-images.githubusercontent.com/6285554/45210815-92744a00-b2cb-11e8-977a-8c1a93584f17.jpg)
Lily58 is 6×4+5keys column-staggered split keyboard.
![dsc02250](https://user-images.githubusercontent.com/6285554/47264498-53384a80-d553-11e8-907a-a03c6f2c5893.JPG)

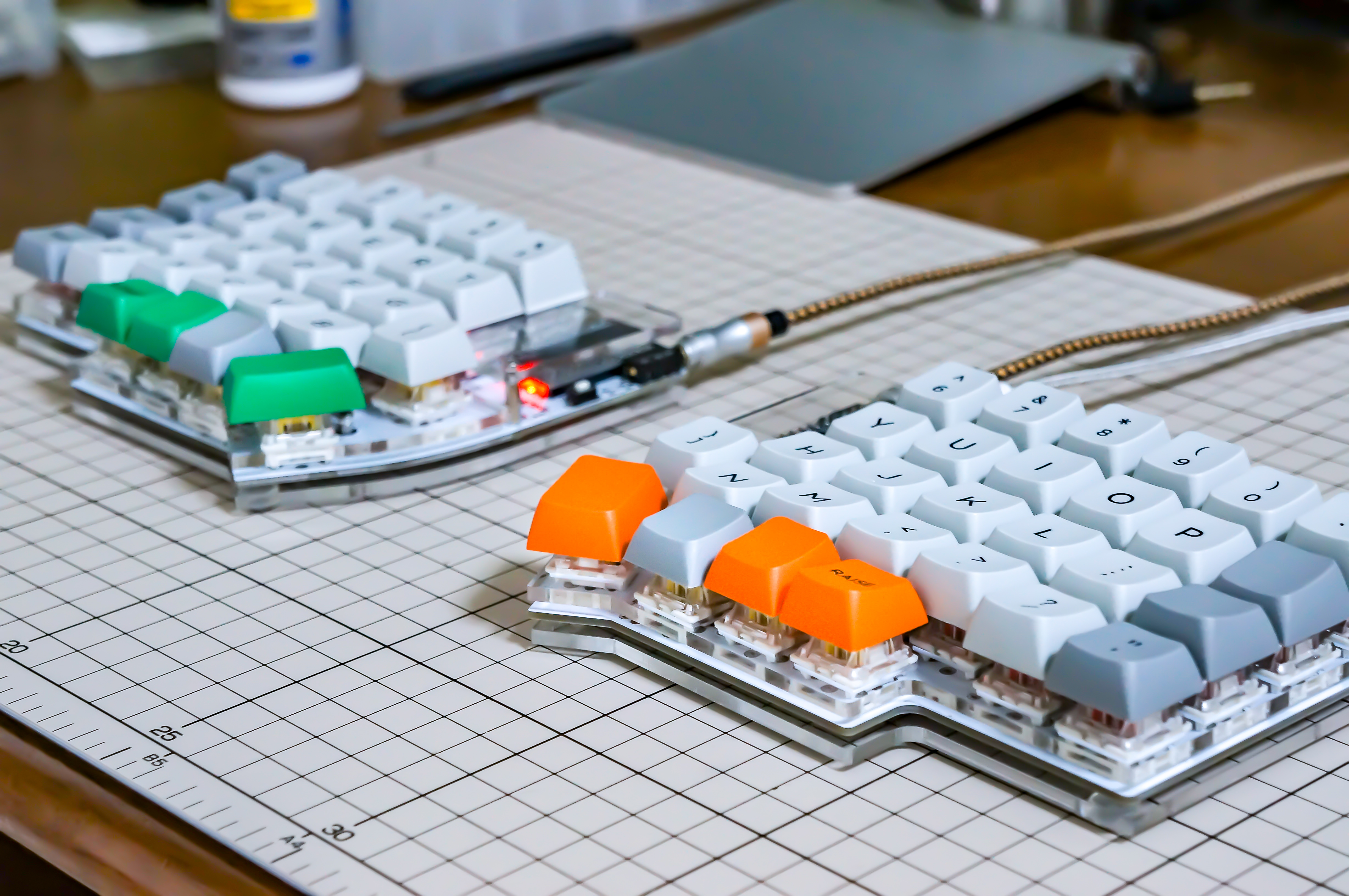

![Lily58_02](https://user-images.githubusercontent.com/6285554/45210825-9738fe00-b2cb-11e8-9348-4f31fe4f9414.jpg)
![Lily58_03](https://user-images.githubusercontent.com/6285554/45337733-7b33a600-b5c4-11e8-85b0-35f1cc9bf946.png)
# Parts
|PartsName | | |
|----------|---| -- |
| Lily56 PCB | 2pcs ||
|PartsName | | |
|----------|---|----|
|Lily56 PCB|2pcs||
|Lily56 Case|1set||
|ProMicro|2pcs||
|KeySwitch(CherryMX,PG1350)|58pcs|ALPS NotSupport|
@ -22,6 +21,3 @@ Lily58 is 6×3+4keys column-staggered split keyboard.
|M2 Screw 5mm|28pcs||
### ComingSoon
- Underglow LED Support
- OLED Support

6
doc/buildguide_jp.md
View file

@ -40,6 +40,7 @@
表面の左上にTRRSジャックを取り付けします。どちらも裏返してはんだ付けする際に落ちたりずれやすいのでマスキングテープで固定します
## Pro Microをはんだ付けする
Pro Microを袋から取り出し、足が長い方を下にして線で囲まれている列を確認してPCBに差し込みます。
Pro Microをその上から部品が乗っている面を下向きにして取り付けします。
@ -48,10 +49,6 @@ Pro Microをその上から部品が乗っている面を下向きにして取
マスキングテープ等で固定し裏からはんだ付けを行います。
はんだ付け後ニッパーなどで余っているピンをカットします
はんだ付けが終わったら動作確認をします。
左右を接続した状態でUSBケーブルを接続し、ピンセットなどで接点をショートさせて動作確認をします。
![img_0917](https://user-images.githubusercontent.com/6285554/46900551-d2d47280-cede-11e8-9953-e250faae35cc.jpeg)
## キースイッチを取り付ける
トッププレートにキースイッチをはめ込み、ピンが曲がらないように取り付けをします。
正常に取り付けできている場合PCBからピンの足が少し出てきますが曲がっている場合やしっかりとはまっていない場合は足が出てきません。1度取り外すなどして確認して下さい。
@ -79,3 +76,4 @@ Lily58のデフォルトキーマップを書き込むにはqmk_firmwareのフ
左右をTRRSケーブル(TRSケーブル)で接続し左側のProMicro(デフォルトキーマップの場合)にMicroUSBケーブルを接続しキーが反応するかを確認して下さい。
裏面にゴム足を4箇所取り付けて完成です。お疲れ様でした。
![img_0943](https://user-images.githubusercontent.com/6285554/46900555-d36d0900-cede-11e8-8de4-93f070c318c7.jpeg)
![dsc02250](https://user-images.githubusercontent.com/6285554/47264498-53384a80-d553-11e8-907a-a03c6f2c5893.JPG)
